SFCG20L系列电容液位传感器
安装手册V1.1
精准定位，让过程控制更简单
汽车油箱传感器 / 浮球液位计 / 电容式油位传感器 / 机械指针式油表
磁性开关 / 液位开关 / 液位变送器 / 防爆水流开关

目录
1、简介……………………………………………………………………………………………………1
2、接线方法与端口说明…………………………………………………………………………………2
2.1产品接口与配线………………………………………………………………………………………2
2.2接线端口说明…………………………………………………………………………………………2
2.3接线图示………………………………………………………………………………………………3
3.传感器安装步骤………………………………………………………………………………………4
3.1基本工具………………………………………………………………………………………………4
3.2钻安装孔………………………………………………………………………………………………4
3.3 传感器截断…………………………………………………………………………………………5
3.4标定……………………………………………………………………………………………………8
3.4.1模拟输出标定………………………………………………………………………………………8
3.4.2数字输出标定………………………………………………………………………………………10
3.5安装固定………………………………………………………………………………………………13
附录：……………………………………………………………………………………………………14

注意：使用前请仔细阅读此文档！1、简介
本手册旨在介绍电容式液位传感器的安装以及调试以及标定的步骤。
安装使用者请认真仔细阅读本手册，根据指导正确地完成安装，尤其应遵守国家相关的安全性强制标准。
对于未执行上述要求所造成的设备损坏或人身伤害，制造商不承担任何责任。

2、接线方法与端口说明
2.1产品接口与配线
模拟信号-电压/电流输出：+VCC， GND，VOUT / IOUT
数字信号-RS485通讯：+VCC，GND， A, B

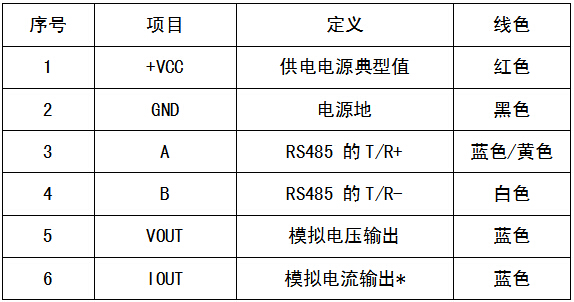

2.2接线端口说明
